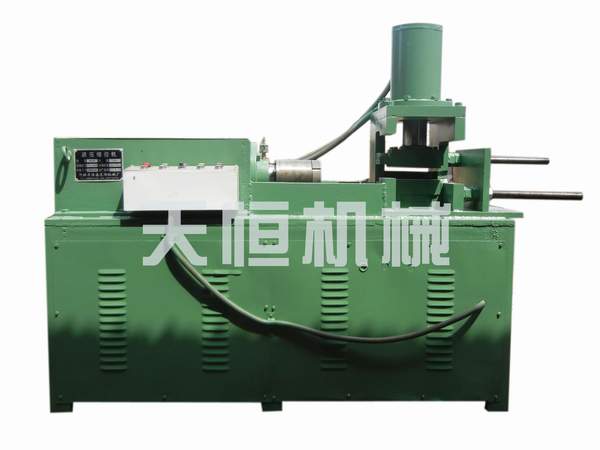

浅述滚丝机的加工原理

在滚丝机上冷轧加工小模数渐开线花键的原理。L、R是参数相同的一对渐开线滚轧轮，分别安装在缩径机的两根主轴上，并可在传动机构的驱动下同向同步旋转。R轮可由油缸驱动进行径向进给运动，L轮可通过调整机构的调整与R轮在工件P表面的压痕重合。工件P以两中心孔定位夹紧，调整夹具可使工件轴向移动，在受力时可绕夹具上过O点与机床主轴平行的轴线摆动一个Φ角，以保证工件在冷轧过程中始终保持与两滚轧轮处于自由对滚状态，同时便于装夹工件。
滚轧轮的结构尺寸、形位公差及技术要求参照滚丝轮及圆柱测量齿轮制订，滚轧轮的公法线长度或跨棒距M按齿轮工中花键资料计算，所需材料可选用Cr12MoV（硬度59～62HRC）。
